電子引伸計 產品簡介

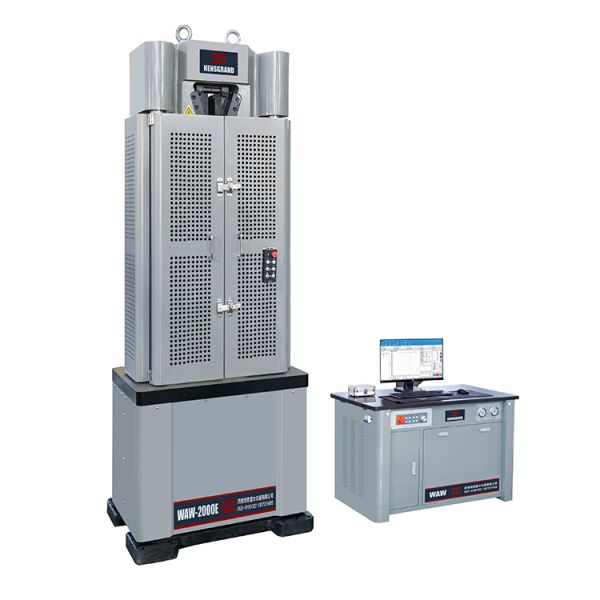

WAW-1000D型試驗機是一種通用性較強的產品，可以滿足國家標準關于金屬拉伸試驗規定中的各項標準試驗，也可以按

照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規

定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移等閉環控制，可以進行材料或產品

的工藝合格性能驗證試驗。

電子引伸計的特點

該產品主機是雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與工作臺之間為壓縮空間，試驗空間通過鏈輪帶動絲杠

旋轉驅動下橫梁上下移動來空間調整。上下橫梁設有內置式液壓控制的楔形夾緊鉗口，標準機型配有圓鉗口和平鉗口，圓鉗

口為V型用于夾緊圓柱型試樣，平鉗口為平面型夾塊用于夾緊平板扁試樣，做拉伸試驗；標準機型的下橫梁底端配有

上壓板，工作臺上設有帶球面副的下壓板，可直接做壓縮試驗；標準機型的下橫梁底端配有上壓頭，工作臺上設有彎曲支

座，可做圓棒或板材的彎曲試驗。

電子引伸計  產品技術參數

u 試驗力：1000kN；

u 試驗機級別： 1級；

u 試驗力測量范圍：1%-100%FS；

u 立柱數：6柱；

u 試驗力分辨力：滿量程的1/300000；

u 試驗力示值相對誤差：±1%；

u 位移測量分辨力：0.01mm；

u 位移示值相對誤差：±0.5%；

u 變形示值相對誤差：±0.5%；

u 加荷速率范圍：60N/s～6kN/s；

u 拉伸夾頭間距離：650mm；

u 壓縮空間：500mm；

u 圓試樣夾持范圍：Φ13～Φ40mm；

u 板試樣夾持范圍：0～15mm；

u 上下壓板尺寸：Φ160mm；

u 兩立柱有效距離：530mm；

u 活塞行程：250mm；

u 總功率：2.5kVA(AC 380V）+ 0.5kVA（AC 220V）；

u 電源：三相五線制。
